大局已定:近距离观察苹果A19芯片

文章配图

对iPhone 17芯片的显微观察表明,A19在芯片构造上相比A18有了相当大的改进。

iPhone 17系列带来了新的A19和A19 Pro芯片,为苹果自家的芯片设计带来了更多改进。尽管苹果宣称了各种性能提升,但新SoC设计的照片即使不能展示彻底的革新,也提供了视觉上的变化迹象。

ChipWise拍摄的照片显示了芯片晶圆的正反两面,但背视图信息量最大。这些首批芯片高分辨率显微照片,提供了采用台积电第三代3纳米工艺N3P制造的芯片布局的详细视图。

ChipWise的初步评论指出,其晶体管密度比上一代芯片更高,并拥有更好的能效。然而,性能提升”较为有限”。

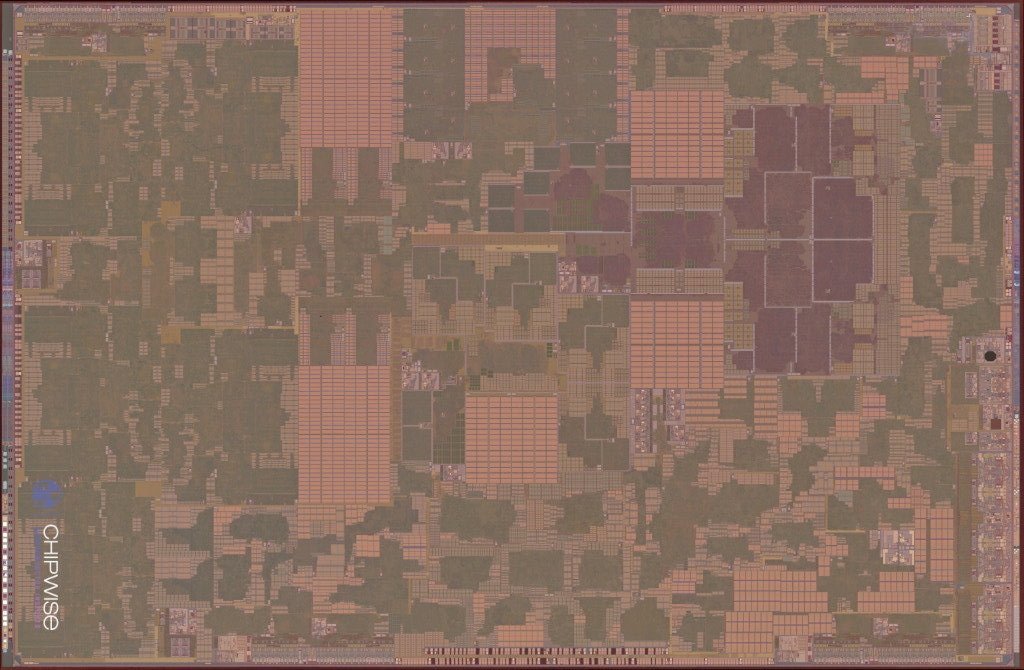

A19芯片的显微照片 – 图片来源:ChipWise

CPU继续采用混合核心设计,结合了性能核心与能效核心。GPU核心的升级也清晰可见,现在Pro和非Pro版本的芯片都包含了神经网络加速器。

图像信号处理器、显示引擎和神经网络引擎也可见改动,这将有助于设备端AI处理、成像和电源管理。

在不太详细的层面,A19芯片背面的布局与A18所示的布局相对接近。所有元件都位于芯片布局的相同大致区域,苹果是改进了每个区域包含的内容,而非重新排列任何位置。

虽然令人印象深刻,但此次发布的只有A19的照片,并未像2024年10月发布A18和A18 Pro时那样同步提供A19 Pro的照片。当时,那些照片证明苹果制作了两种相似但不同的芯片设计,而非简单地使用经过芯片筛选的A18 Pro SoC作为A18。
